YBT32并行電法透視儀解析軟件是華虹公司為深入解析YBT32并行電法透視儀采集的數據而研發的軟件系統。用戶通過對數據進行解析處理，可以分析采煤工作面內、掘進巷道前方、巷道底板下所隱伏的導水、含水通道及構造，以及溶洞、采空區的富水性，還可對注漿等防治水治理的效果進行評價、指導等。

　　主要功能：

　　1)數據處理：

　　?數據讀取：數據的讀取操作。(可以是一發多收的多組數據)

　　?數據計算：主要是對原始數據進行計算，得到結果。(視電阻率計算等)

　　?數據保存：主要包括數據、圖片等另存為操作。

　　?數據編輯：含數據編輯、坐標設置操作。

　　?數據管理：主要包括數據的管理調用，如數據導出、數據還原等。

　　2)數據解析：

　　?曲線解析：包括實測電壓曲線圖、電流曲線圖的解析操作。

　　?二維解析：包括測網示意圖、層析成像的解析操作(含ART、SIRT、LSQR、RRLSQR、LSCG算法)。

　　?文本解析：數據的文本查看操作。

　　3)其他：包括風格設置、窗口設置、幫助信息等。

　　適用范圍：

　　適用于并行電法透視儀采集的透視信號處理。

　　軟件截圖：

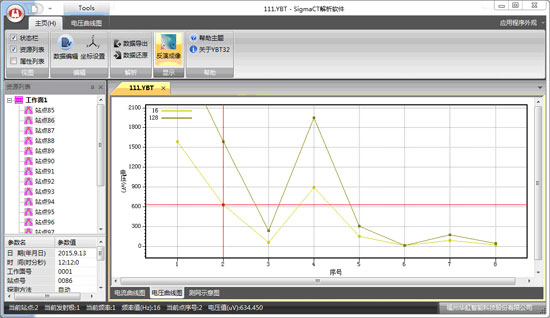

　　圖1：軟件整體界面

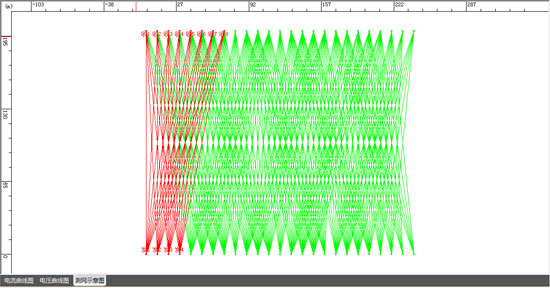

　　圖2：測網示意圖界面

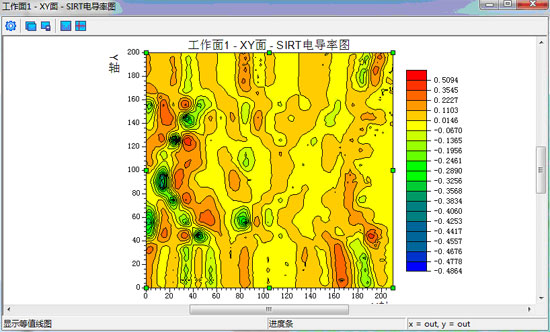

　　圖3：反演成像界面
